304,304H和304L三者的区别?及其成分性能表

       304型号是指那些广泛用于制造丝网的材料,这些材料在含有不锈合金的基础上含铬 18% 或含镍 8% ( 18-8 ),这种材料置于户外不会生锈,即使温度上升至华氏 1400 摄氏度也不会被氧化。304L 型号与 304 型号性质相似,二者区别于就在于 304L型材料由于含碳量低,具有更好的编织和焊接的特点。



  304H 特点:不锈耐热钢,具有良好的弯管、焊接工艺性能,耐腐蚀性,高的持久强度和组织稳定性,冷变形能力非常好。使用温度很高可达650℃,抗氧化温度很高可达850℃。



  其实按铬镍的含量都是304不锈钢,成分中都是含18%的铬(Cr),8%的镍(Ni),但是主要的区别在于含碳量的不同。



 304、304L、304H的化学成分(%)表


304、304L、304H的化学成分(%)表



  304L是超低碳不锈钢,碳含量降到0.03%以下,可避免晶间腐蚀,并且在理论上抗应力腐蚀的效果比304要强,但在实际应用中效果并不明显。降低碳和添加钛的目的是一样的,但加钛的321冶炼成本较高,钢水稠,价格也较贵。



  304H中的H 指的是高温,高含碳量就是高温强度的保障,GB150要求奥氏体钢用在525度以上时,含碳量不小于0.04%,碳化物是强化相,尤其是高温强度优于纯奥氏体。



  三者中,含碳量很高的是304H,含碳量很低的是304L,而304不锈钢的含碳量在二者之间。碳含量越高不锈钢耐腐蚀性越差也越易生锈。含碳量的不同也导致其价格会有所差异,还是那句话用途不同要求也就不同。

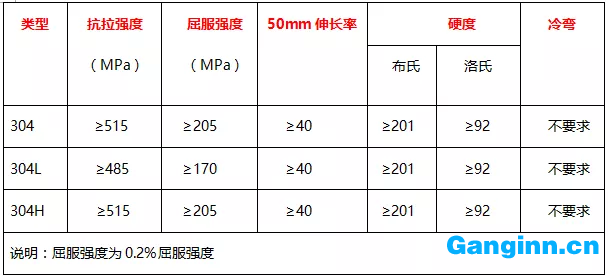

304、304L、304H的力学性能表


304、304L、304H的力学性能表



  另外,从这两个列表可以判定,认为304L可以代替304使用的观点是错误的,能不能使用与使用场合有关,而且按照容规规定,我们都没有权进行"材料代用",只有原设计部门才可以有权进行"材料代用"的工作,这一点请大家千万要记住。
