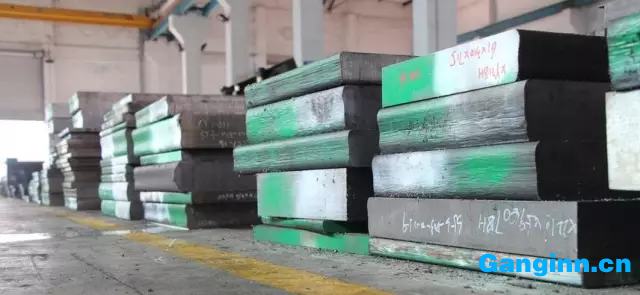

718模具钢

718模具钢基本信息

718模具钢,我国牌号3Cr2NiMo是在P20(3Cr2Mo)改进型钢号,品质上有较大改进,使之填补P20模具钢材的不足,满足P20模具钢材达不到要求的场合。

目前在我国模具钢材市场上出现的钢号除上述中国标准钢号外还有P20+Ni。瑞典的718,718H(ASSAB)、PX5PX4(日本大同特钢),GS-711、GS-738、GS-312、GS-318(德国蒂森),奥地利的M238 ECOPLUS(百禄公司)、CS718(国长城特钢)、SWP20(上海五钢公司)等,因此除了不能用于有耐腐蚀性要求的塑料模具零件外,目前是应用最广泛的通用型塑料模具钢材的典型钢号。通常被称作“高级”塑料模具钢材,新研制的新钢种往往以它作为对比的典型。调质型塑料模具钢,精炼处理、真空脱气、钢质纯净、硬度均匀,优良的抛光性能,良好的机械加工性能,可施以氮化,适于表面处理。718又称“P20+Ni”,淬透性更好,性能更优越,抛光、电蚀、焊补性、切削加工性良好。

该钢具有良好的可加工性和耐磨损性, 硬度分布均一。还具有良好的抛光性能, 加工工艺简单, 价格适中,因此用量较大。

适用于大型长寿命塑胶注塑模,如家电制品、电脑外壳等模具。高表面光洁度的塑胶制品模具吹塑模由于硬度高,可用于塑胶模具中的滑块成型工具;视生产需要可施加火焰硬化或氮化处理的模具零件。

真空脱气精炼处理钢质纯净,适合要求抛光或蚀纹加工塑胶模。

预硬状态供货,无需在热处理可直接用于模具加工,缩短工期。

经锻轧制加工,组织致密,100%超声波检验,无气孔,针眼缺陷。

对应牌号

国标GB标准钢号3Cr2NiMo

德国DIN标准材料钢号1.2738

美国AISI/SAE标准钢号P20+Ni

日本JS标准钢号SNCM优化

国际标准组织ISO标准钢号35CrMo2

718模具钢产地

韶钢、新余

交货状态及硬度

预加硬(扁材),HRC28-34

可供规格范围

【毛料】厚度20-120mm×宽度20-1000mm×长度20-2000mm

【光板】厚度15-120mm×宽度20-800mm×长度20-1200mm

【精料】厚度15-120mm×宽度20-800mm×长度20-1200mm

化学成分

C

Si

Mn

P

S

Cr

Mo

Ni

0.35

0.45

 0.20

 0.40

1.30

1.60

0.020

0.010

1.80

2.10

0.15

0.25

0.90

1.20



热处理及加硬处理

为提高模具寿命达到80万模次以上,可对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时,然后在850-880℃保温一定时间(至少2小时),放入油中冷却至50-100℃出油空冷,淬火后硬度可达50-52HRC,为防止开裂应立即进行200℃低温回火处理,回火后,硬度可保持48HRC以上。

氮化处理可得到高硬度表层组织,氮化后的表层硬度达到650-700HV

(57-60HRC)模具寿命可达到100万次以上,氮化层具有组织致密,光滑特点,模具的脱模性及抗湿空气及碱液腐蚀性能提高。

淬火温度840~870°C, 回火温度 200~500°C, 硬度 50 ~55HRC。

应用实例

a) 大型模具的型板,高表面要求家用电器。

b) 适用大型镜面塑料模具,如汽车、家电、音像产品等。

c) 可用于镜面抛光度要求的塑胶模具,适合PA、POM、PS、PE、PP、ABS塑料的注塑模、吹塑模。

d) 高抛光度及高要求模具型腔。

延伸阅读

718材料性能

物理性能

(试样硬度 340HBW, 在室温及高温条件下)

1) 温度 20°C/200°C/400°C, 密度 7. 8g/cm/7.75g/cm/7. 7g/cm。

2) 温度 20~200°C/20 ~400°C, 线胀系数: 12.6 ×10K/13.5×10K。

3) 温度20°C/200°C/400°C,热导率29.0W·(m·K)/29.5W·(m·K)/31.0W·(m·K)

4) 温度 20°C/200°C/400°C, 弹性模量:205000MPa/200000MPa/185000MPa

力学性能

(试样硬度 340HBW)

1) 温度 20°C/200°C/400°C, 抗拉强度1100MPa/1050MP8/850MPa。

2) 温度 20°C/200°C/400°C, 条件屈服强度980MPa/925MPa/770MPa。

3) 温度 20°C/200°C/400°C, 断面收缩率49%/51%/52%

4) 温度 20°C/200°C/400°C, 伸长率 13%/14%/16%

5) 温度20°C/200°C/400°C,冲击韧度 (≥) 20J/cm/32J/cm/42J/cm
