什么叫粗糙度?



  在行业交流中,很多人习惯性应用“表层光滑度”指标值。实际上,“表层光滑度”是按人的视觉效果见解明确提出来的,而“粗糙度”是按表层外部经济几何图形样子的具体明确提出来的。由于要与国家标准(ISO)对接,国家标准中早就已不应用“表层光滑度”这一表述专业术语,靠谱、认真细致的表述均应应用“粗糙度”一词。



  粗糙度就是指生产加工表层具备的较小间隔和细微峰谷的不平度。其两波峰焊或两波谷中间的间距(波距)不大(在毫米下列),它归属于外部经济几何图形样子偏差。

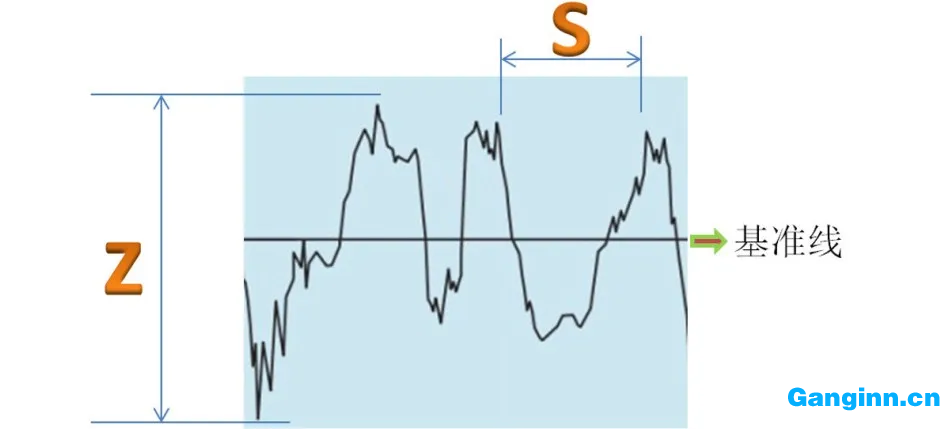

  实际指细微峰谷Z高矮水平和间隔S情况。一般按S分:



  S<毫米 为粗糙度



  1≤S≤10毫米为波浪纹度



  S>10毫米为 f 样子

  粗糙度产生要素

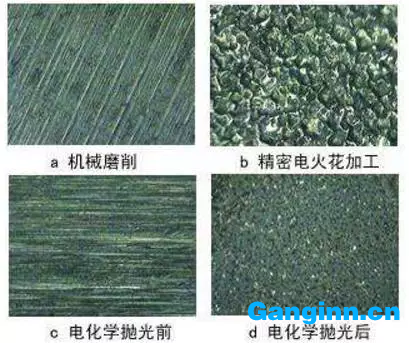

  粗糙度一般是由所选用的生产加工方式 和别的要素所产生的,比如生产过程中数控刀片与零件表层间的磨擦、切削分离出来时表层金属材料的塑性形变及其加工工艺系统软件中的高频率震动、金属加工的充放电凹痕等。因为生产加工方式 和产品工件原材料的不一样,被生产加工表层留有印痕的浓淡、亲疏、样子和纹路都是有区别。





  粗糙度鉴定根据



  1)抽样长短



  各主要参数的单位长度,抽样长短是点评粗糙度要求一段基准点的长短。在ISO1997规范下一般应用0.08mm、0.25mm、0.8毫米、2.5毫米、8毫米为标准长短。

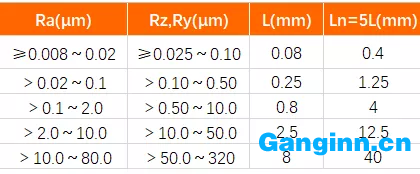

  Ra、Rz、Ry的抽样长短L与鉴定长短Ln采用值





  2)鉴定长短



  由N个标准长短所组成。零部件表层各一部分的粗糙度,在一个标准长短上没法真正地反映出表面粗糙度真正主要参数,只是必须取N个抽样长短来鉴定粗糙度。在ISO1997规范下鉴定长短一般为N相当于5。



  3)基准点



  基准点是用于鉴定粗糙度主要参数的轮廊中心线 。



  粗糙度鉴定主要参数



  1)高宽比特征参数



  Ra 轮廊算数平均偏差:在抽样长短(lr)内轮廊偏距平方根的算数平均值。在具体精确测量中,测点的数量越多,Ra越精确。



  Rz 轮廊较大 高宽比:轮廊山顶线和低谷线中间的间距。





  在力度主要参数常见范畴内优先选择采用Ra 。在二零零六年之前国家行业标准中还有一个鉴定主要参数为“外部经济不平度十点高宽比”用Rz表示,轮廊较大 高宽比用Ry表明,在二零零六年之后国家行业标准中取消了外部经济不平度十点高宽比,选用Rz表示轮廊较大 高宽比。



  2)间隔特征参数

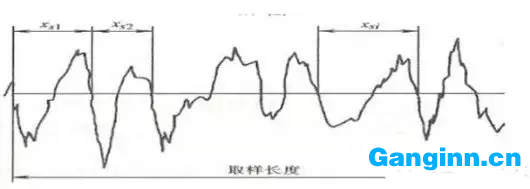

  Rsm 轮廊模块的均值总宽。在抽样长短内,轮廊外部经济不平度间隔的均值。外部经济不平度间隔就是指轮廊峰和邻近的轮廊谷在中心线上的一段长短。同样的Ra值的状况下,其Rsm值不一定同样,因而体现出去的纹路也会不同样,高度重视纹路的表层一般 会关心Ra与Rsm这两个指标值。

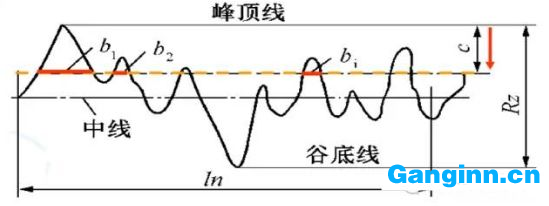

  Rmr 样子特征参数用轮廊支撑长短率表明,是轮廊支撑点长短与抽样长短的比率。轮廊支撑长短是抽样长短内,平行面于中心线且与轮廊山顶线距离为c的平行线与轮廊相截所获得的每段截线长短之和。



  VDI3400、Ra、Rmax对应表

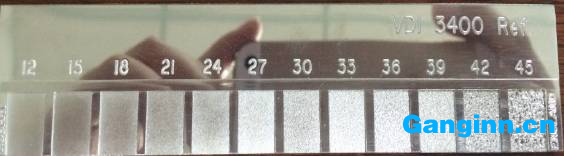

  在中国具体生产制造中要用Ra指标值;日本国常见Rmax指标值,等同于Rz指标值;欧洲国家常见VDI3400规范来标识粗糙度,做欧州磨具订单信息的加工厂,常常会采用VDI指标值,例如总听客户说“这一商品的表层按VDI30做”。





  VDI3400表层与常见规范Ra拥有对应关系,许多 人常常要去搜集资料找相匹配的值,下边这一份报表很全,强烈推荐个人收藏。

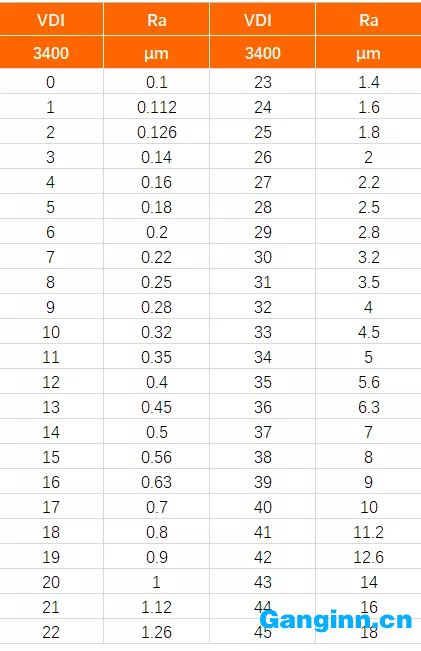

  VDI3400 规范与Ra 对应表

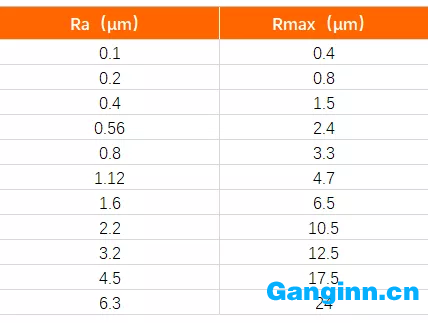

  Ra 与Rmax 对应表





  有关粗糙度还可参照《尺寸公差、形位公差、表面粗糙度之间的关系》一文
