【TGGP11】天工模具钢产品手册——TGGP11(H11)

钢号(TGGP11)
冶炼方法:电弧炉+LF+VD+ESR
主要特性:
各个方向优异的韧性和延展性:高抗热疲劳性能;良好的抛光性;良好的尺寸稳定性;良好的淬透性。
主要应用:
♢ 压铸模具;
♢ 铝、铜、镁合金的热挤压模;
♢ 高抛光塑料注塑模。
化学成分%:
  C Si Mn Cr Mo V P S
0.37 1.0 0.37 5.2 1.3 0.45 0.009 0.001

物理性质:
  温室密度
(Kg/m³)
温室比热
(J/Kg·K)
200℃热导率
(W/m•K)
弹性模量
(N/mm²)
线膨胀系数(×10-6K)
7.85 460 29.2 215000 20~200℃ 20~400℃
13.4 13.2

超声波探伤:
探伤标准:SEP1921 标准评定E/e级探伤,或按GB/T6402-2008标准评定4级,即平底孔≤φ2mm,或按照客户要求。
纯净度:
  A类 B类 C类 D类
细系 粗系 细系 粗系 细系 粗系 细系 粗系
1.0 0.5 1.5 1.0 1.0 1.0 1.5 1.0

交货状态:
(1)交货硬度:退火态交货,交货硬度≤229HB
(2)组织状态以及冲击功要求:组织与偏析满足北美压铸协会(NADCA)#207标准;
(3)冲击功试样按钢材的中心部位取样,试样热处理要求按北美压铸模协会标准规定热处理,保证试样硬度:45±2HRC,试样尺寸采用:7*10*55无缺口。
  规格(直径、厚度mm) 心部冲击功平均值不小于(J) 单个试样很小冲击功不小于(J)
>60~250 250 200
>250 220 180
供货规格:
  产品名称 规格/mm 材质
锻材圆钢 φ70~500 TGGP11
锻制模块 (120~400)×(300~1000) TGGP11
轧材圆钢 φ16~70 TGGP11
轧制扁钢 (12~120)×(200~810) TGGP11

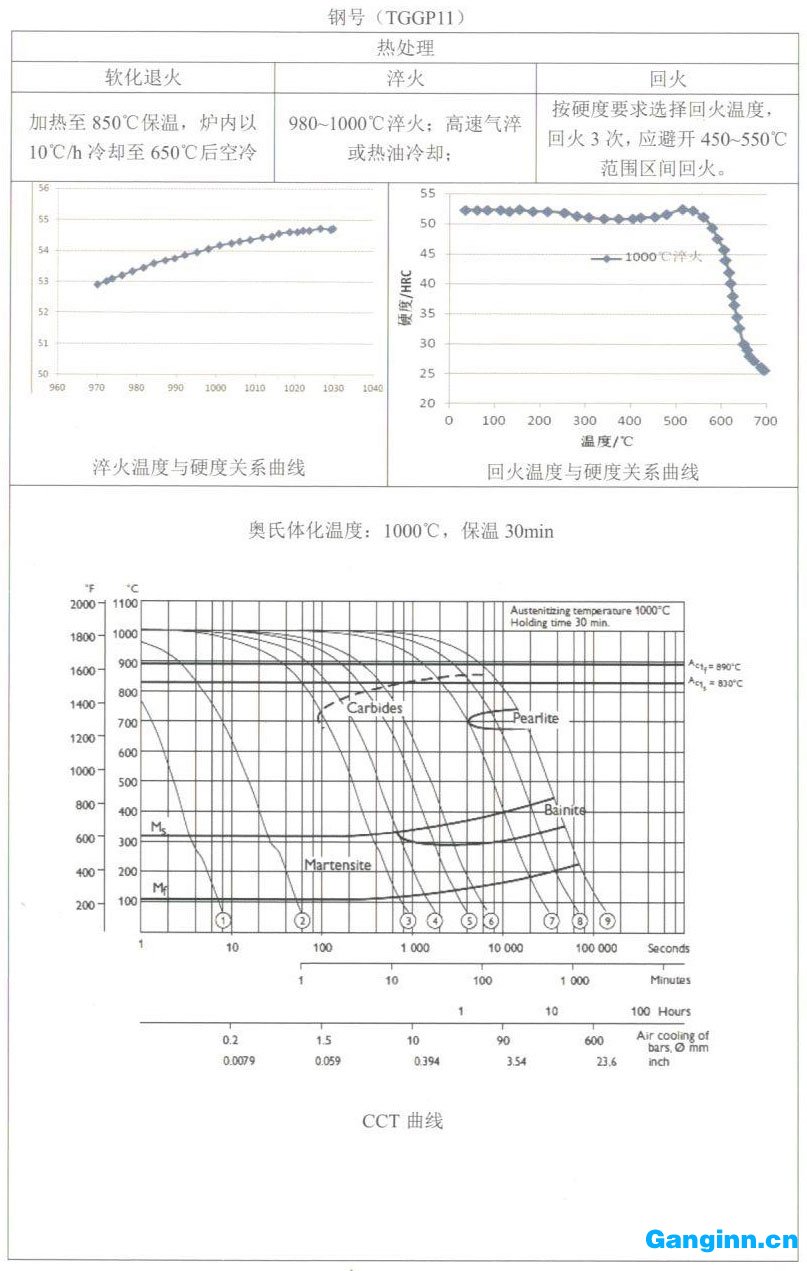

天工模具钢产品手册——TGGP11

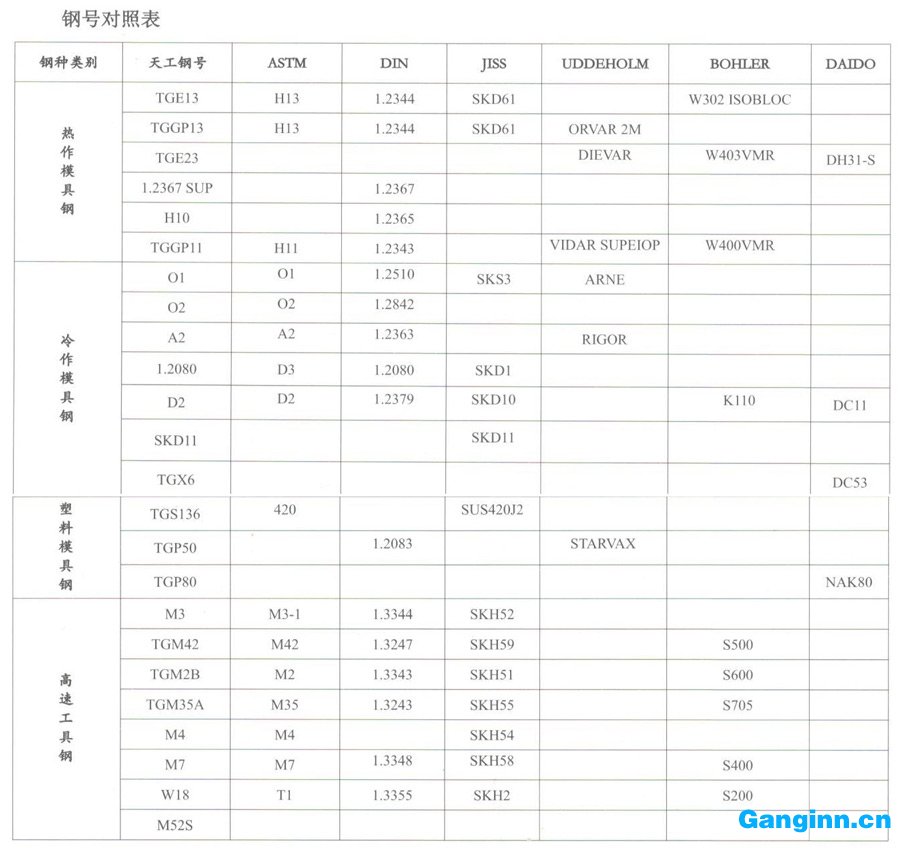

天工模具钢钢号对照表



资料中的叙述和数据为典型例子,对材料、品种和/或性能上的改良,天工保留很终解释权
