钢号(TGE23)
冶炼方法:电弧炉+LF+VD+ESR
主要特性:
高韧性:高抗热疲劳性能;高耐热冲蚀性能;高等向性能;高纯净度;热处理变形小。
主要应用:
♢ 主要用于轻合金的加工——金属管、棒、挤压的顶针、模具和挤压成型模模体等;
♢ 压铸设备、成型冲模、压模嵌入件等;
♢ 热剪切刀片和塑胶模具等。
化学成分%:
  C Si Mn Cr Mo V P S
0.37 0.3 0.4 5.0 2.2 0.45 0.015 0.001

物理性质:
  温室密度
(Kg/m³)
温室比热
(J/Kg·K)
200℃热导率
(W/m•K)
弹性模量
(N/mm²)
线膨胀系数(×10-6K)
7.85 460 29.7 215000 20~200℃ 20~400℃
12 12.5

超声波探伤:
按GB/T4162 AA级探伤,即平底孔φ1mm,不允许存在探伤杂波或按照客户规定。
纯净度:
  A类 B类 C类 D类
细系 粗系 细系 粗系 细系 粗系 细系 粗系
1.0 0.5 1.5 1.0 1.0 1.0 1.5 1.0

交货状态:
(1)交货硬度:退火态交货,交货硬度≤229HB
(2)组织状态以及冲击功要求:组织与偏析满足北美压铸协会(NADCA)#207标准;
(3)冲击功试样按钢材的中心部位取样,试样热处理要求按北美压铸模协会标准规定热处理,保证试样硬度:45±2HRC,试样尺寸采用:7*10*55无缺口。
  规格(直径、厚度mm) 心部冲击功平均值不小于(J) 单个试样最小冲击功不小于(J)
60~200 380 350
201~300 350 300
301 300 250
供货规格:
  产品名称 规格/mm 材质
锻材圆钢 φ70~450 TGE23
锻制模块 (120~400)×(300~800) TGE23
轧材圆钢 φ16~70 TGE23
轧制扁钢 (12~120)×(200~810) TGE23




天工模具钢产品手册——TGE23

天工模具钢产品手册——TGE23

天工模具钢产品手册——TGE23

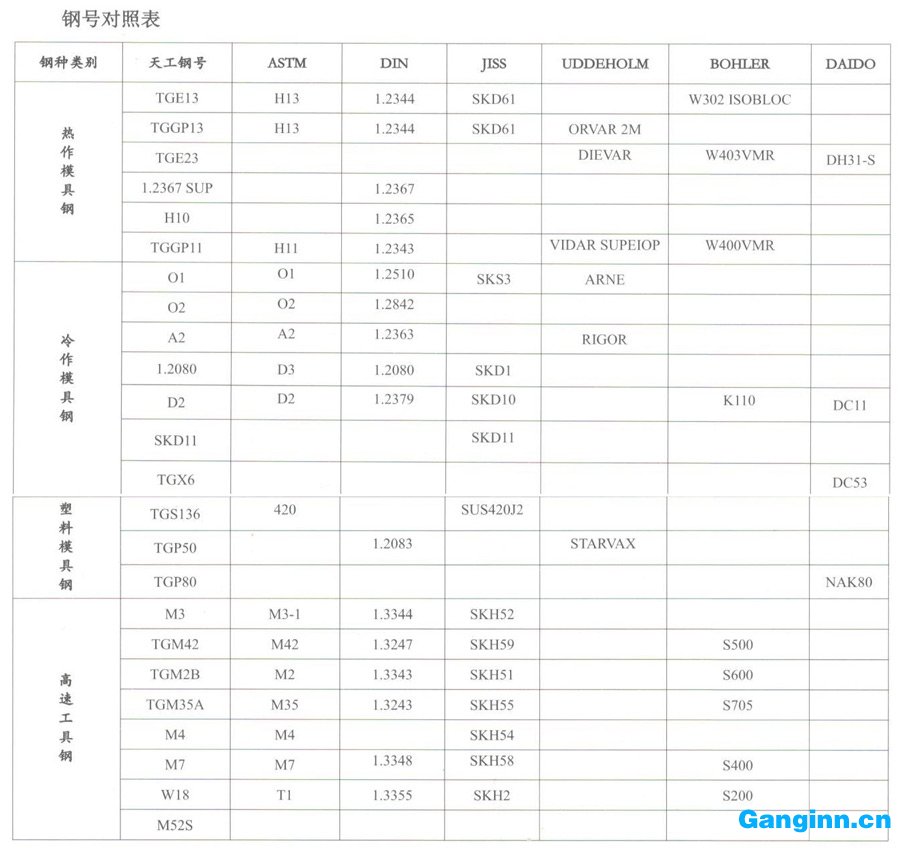

天工模具钢钢号对照表

资料中的叙述和数据为典型例子,对材料、品种和/或性能上的改良,天工保留最终解释权
