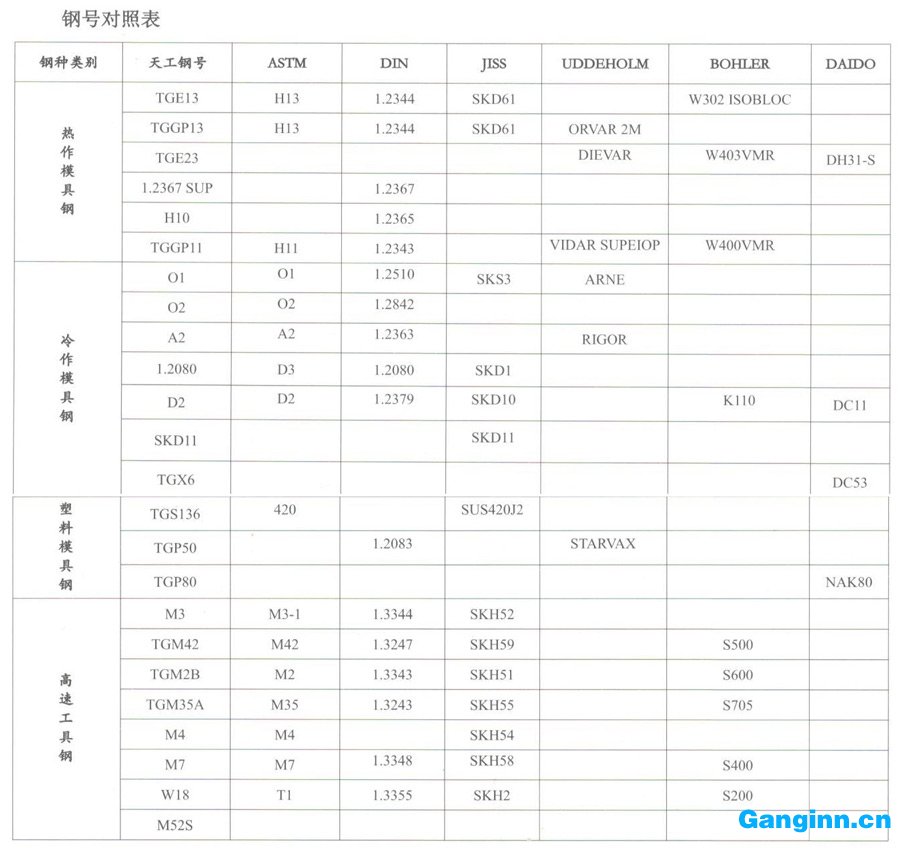

| 钢号（TGP80） | ||||||||||
| 冶炼方法：电弧炉+LF+VD+ESR | ||||||||||
|
主要特性： 高镜面性；硬度均匀；放电加工性能优越；蚀纹加工性能优越；模具加工后直接使用，无须热处理。 |
||||||||||
|
主要应用： ♢ 镜面塑料模具： ♢ 透明塑料模具：光学仪器零部件、光碟、医疗器械等； ♢ 重视放电加工表面质量的模具。 |
||||||||||
| 化学成分%： | ||||||||||
| C | Si | Mn | Cu | Mo | Ni | Al | P | S | ||
| 0.15 | ≤0.45 | 1.55 | 1.0 | 0.35 | 3.1 | 0.95 | ≤0.025 | ≤0.003 | ||
| 物理性质： | ||||||||||
|
温室密度 （Kg/m³） |
温室比热 （J/Kg·K） |
200℃热导率 （W/m•K） |
弹性模量 （N/mm²） |
线膨胀系数（×10-6K） | ||||||
| 7.80 | 460 | 22 | 218000 | 20～200℃ | 20～400℃ | |||||
| 12.3 | 13.2 | |||||||||
|
超声波探伤： 探伤标准按GB/T 6402-2008 4级探伤标准，或按照客户要求； |
||||||||||
| 纯净度： | ||||||||||
| A类 | B类 | C类 | D类 | |||||||
| 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | |||
| 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||

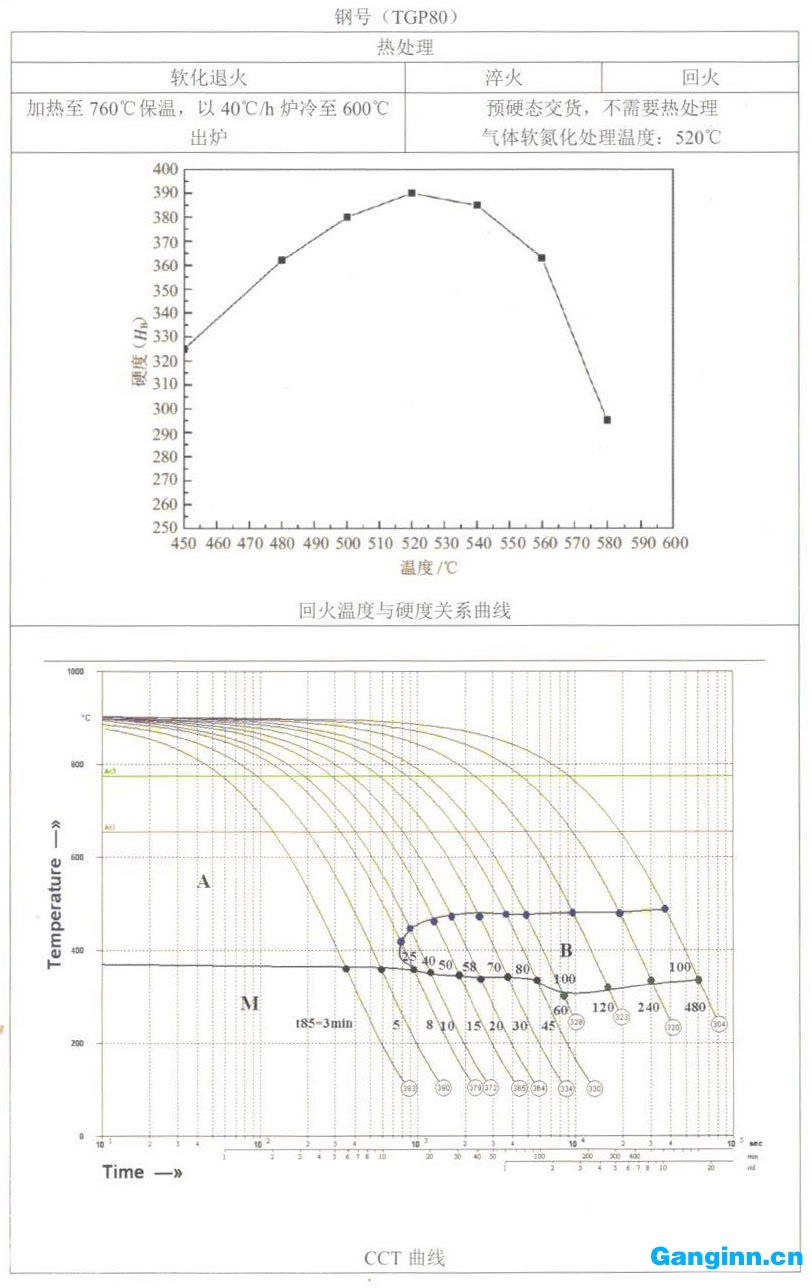

| 交货状态：（1）预硬态交货，交货硬度：38～42HRC。 | ||||||||||
| 供货规格： | ||||||||||
| 扁钢 | 模块 | |||||||||
| 16～120mm×200～810mm | 120～400mm×300～800mm | |||||||||
