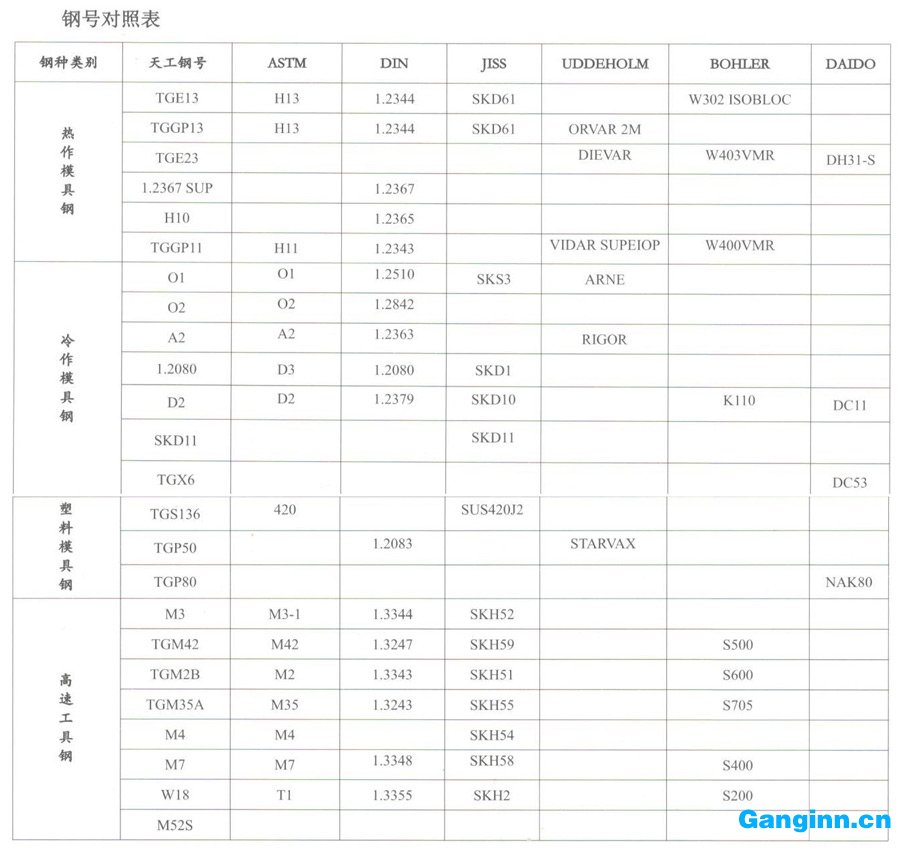

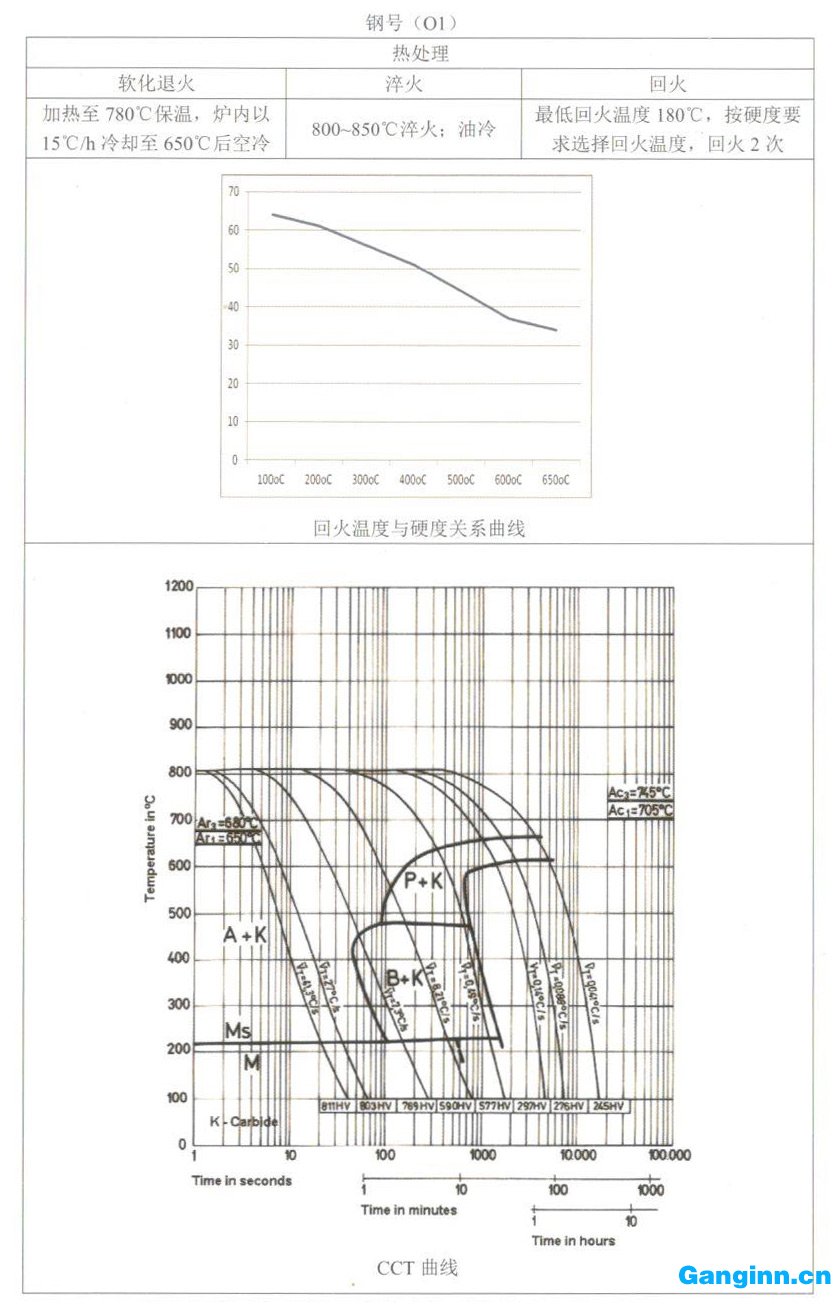

| 钢号（O1） | ||||||||||
| 冶炼方法：（1）电弧炉+LF+VD；（2）电弧炉+LF+VD+ESR | ||||||||||
|
主要特性： 具有良好的抗热处理变形性能，高温度下仍具有良好韧性；具备优良的机械加工性；淬硬时，尺寸很其稳定；淬硬后，表面有很高硬度带有很高韧性。 |
||||||||||
|
主要应用： ♢ 广泛使用在切削，冷冲压和成型工具； ♢ 适用于冷压加工，行裁模，行头及剪切片模。 |
||||||||||
| 化学成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | W | V | P | S | ||
| 1.0 | 0.25 | 1.1 | 0.6 | ≤0.3 | 0.6 | 0.1 | ≤0.030 | ≤0.010 | ||
| 物理性质： | ||||||||||
|
温室密度 （Kg/m³） |
温室比热 （J/Kg·K） |
200℃热导率 （W/m•K） |
弹性模量 （N/mm²） |
线膨胀系数（×10-6K） | ||||||
| 7.85 | - | 30 | - | 20～200℃ | 20～400℃ | |||||
| 12.9 | 14 | |||||||||
|
超声波探伤： 电炉钢：探伤标准：SEP1921-D/d级探伤，按GB/T6402-2008标准评定3级或按照客户要求； 电渣钢：探伤标准：SEP1921-E/e级探伤，按GB/T6402-2008标准评定4级或按照客户要求； |
||||||||||
|
纯净度： 电炉钢： |
||||||||||
| A类 | B类 | C类 | D类 | |||||||
| 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | |||
| 1.5 | 1.0 | 2.0 | 1.5 | 1.5 | 1.0 | 1.5 | 1.5 | |||
| 电渣钢： | ||||||||||
| A类 | B类 | C类 | D类 | |||||||
| 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | |||
| 1.0 | 0.5 | 1.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||
|
交货状态： （1）交货硬度：退火态交货，交货硬度≤220HB； （2）珠光体组织按GB/T1299-2014 标准图A.3评定1～5级。 |
||||||||||
| 供货规格： | ||||||||||
| 产品名称 | 电炉钢供货规格/mm | 电渣钢供货规格/mm | ||||||||
| 锻材圆钢 | φ70～300 | φ70～300 | ||||||||
| 轧材圆钢 | φ16～70 | φ16～70 | ||||||||
| 轧制扁钢 | （12～120）*（200～810） | （12～120）*（200～810） | ||||||||
| 小扁钢 | 厚度30mm以下宽度 150mm各种规格的小扁钢 | |||||||||
| 薄板 | 厚度10mm以下薄板 | |||||||||
资料中的叙述和数据为典型例子，对材料、品种和/或性能上的改良，天工保留很终解释权
声明：内容摘自天工国际产品手册，资料仅供参考。另资料如涉侵权，请联系盈钢材，我们将及时删除！
