钢号(TGGP13)
冶炼方法:电弧炉+LF+VD+ESR
主要特性:
高抗热疲劳性能;高耐热冲蚀性能;高等向性好;高纯净度;热处理变形小。
主要应用:
♢ 长寿命A1、Mg、Zn合金压铸模具,如:汽车发动机缸体、缸盖模具、变速箱壳体模具等。
♢ 大型热挤压模具:如高铁及地铁铝合金部件挤压模具等。
♢ 精密热锻模具:如汽车发动机曲轴、连杆模具;变速箱齿轮模具。
化学成分%:
  C Si Mn Cr Mo V P S
0.39 1.1 0.4 5.3 1.45 1.0 0.009 0.001

物理性质:
  温室密度
(Kg/m³)
温室比热
(J/Kg·K)
200℃热导率
(W/m•K)
弹性模量
(N/mm²)
线膨胀系数(×10-6K)
7.80 430 22 215000 20~200℃ 20~400℃
11.3 11.9

超声波探伤:
按符合SEP1921:E/e探伤或按GB/T4162  AA级探伤,即平底孔φ1mm,不允许存在探伤杂波或按照客户规定。
纯净度:
  A类 B类 C类 D类
细系 粗系 细系 粗系 细系 粗系 细系 粗系
0.5 0. 1.0 0.5 0.5 0 1.0 0.5

交货状态:
(1)交货硬度:退火态交货,交货硬度≤229HB
(2)组织状态以及冲击功要求:组织与偏析满足北美压铸协会(NADCA)#207标准;
(3)冲击功试样按钢材的中心部位取样,试样热处理要求按北美压铸模协会标准规定热处理,保证试样硬度:45±2HRC,试样尺寸采用:7*10*55无缺口。
  规格(直径、厚度mm) 心部冲击功平均值不小于(J) 单个试样最小冲击功不小于(J)
>60~300 300 250
>300 300 200
供货规格:
  产品名称 规格/mm 材质
锻材圆钢 φ70~500 TGGP13
锻制模块 (120~400)×(300~800) TGGP13
轧材圆钢 φ16~70 TGGP13
轧制扁钢 (12~120)×(200~810) TGGP13

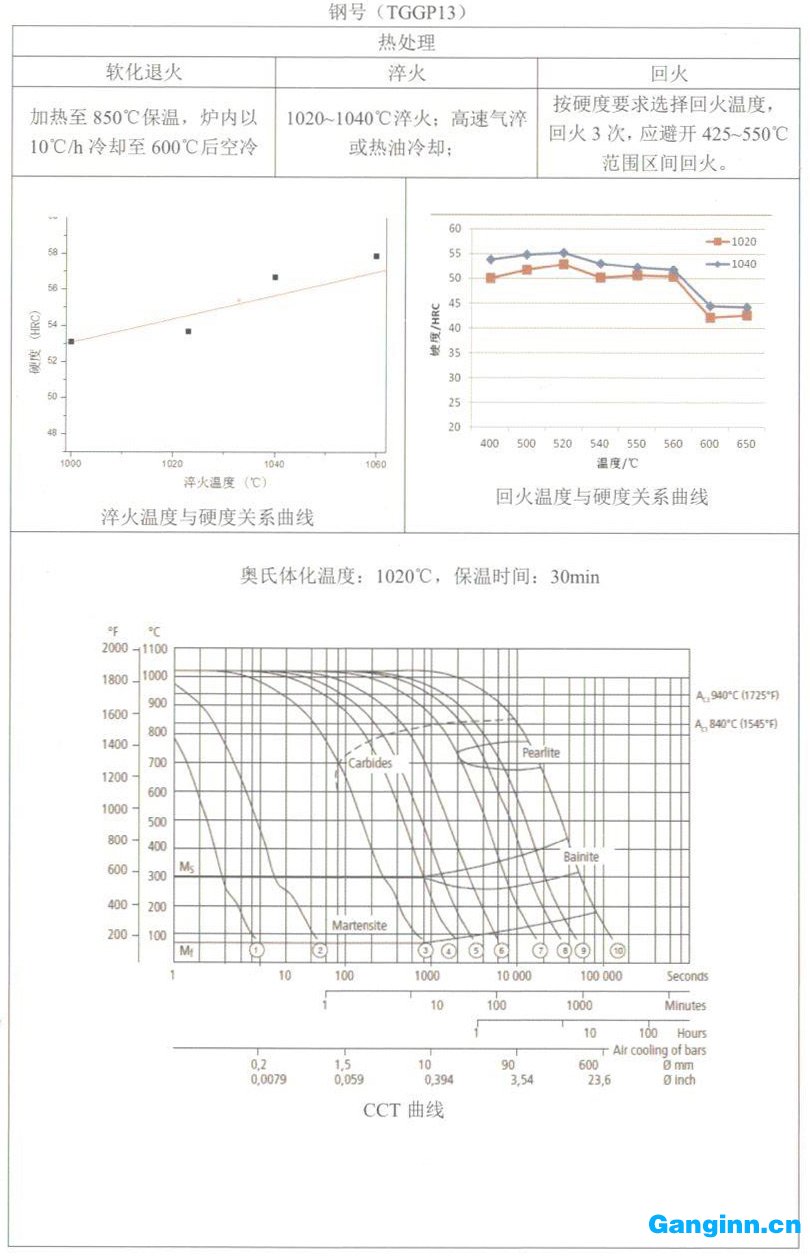

天工TGGP13(H13)模具钢简介

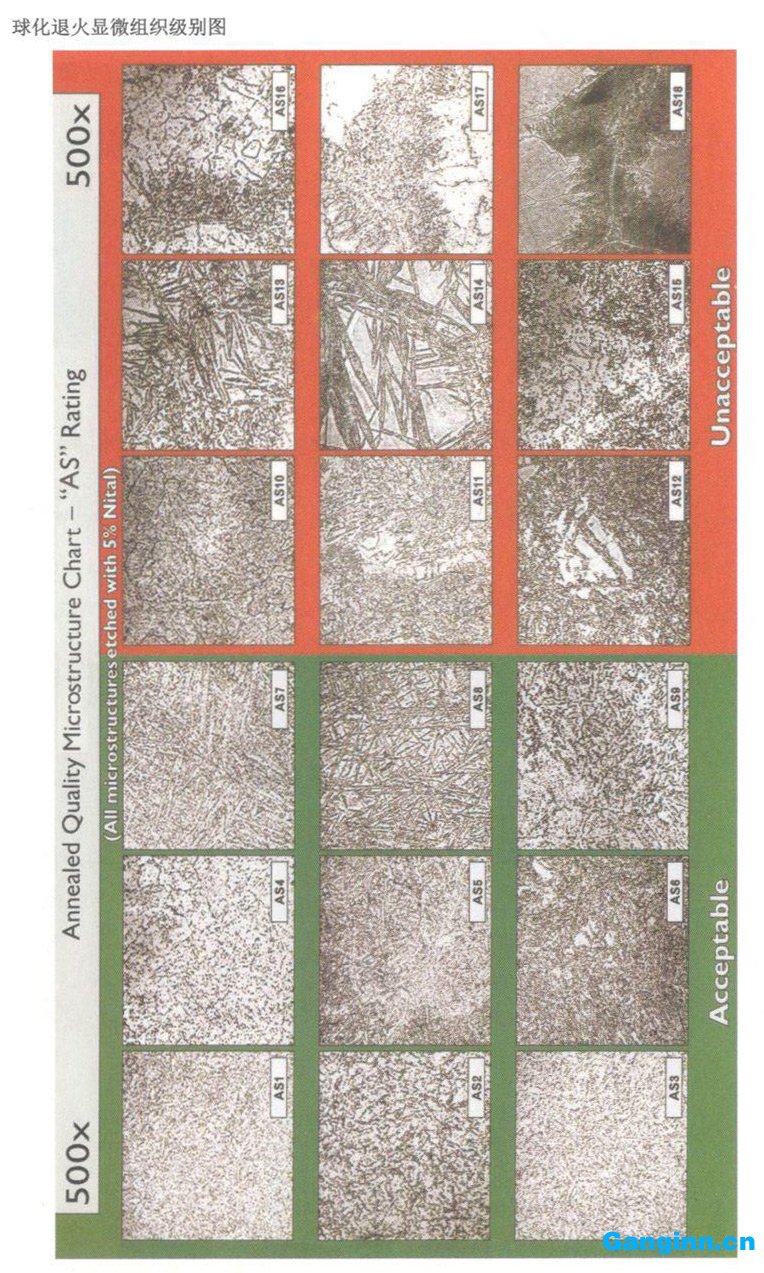

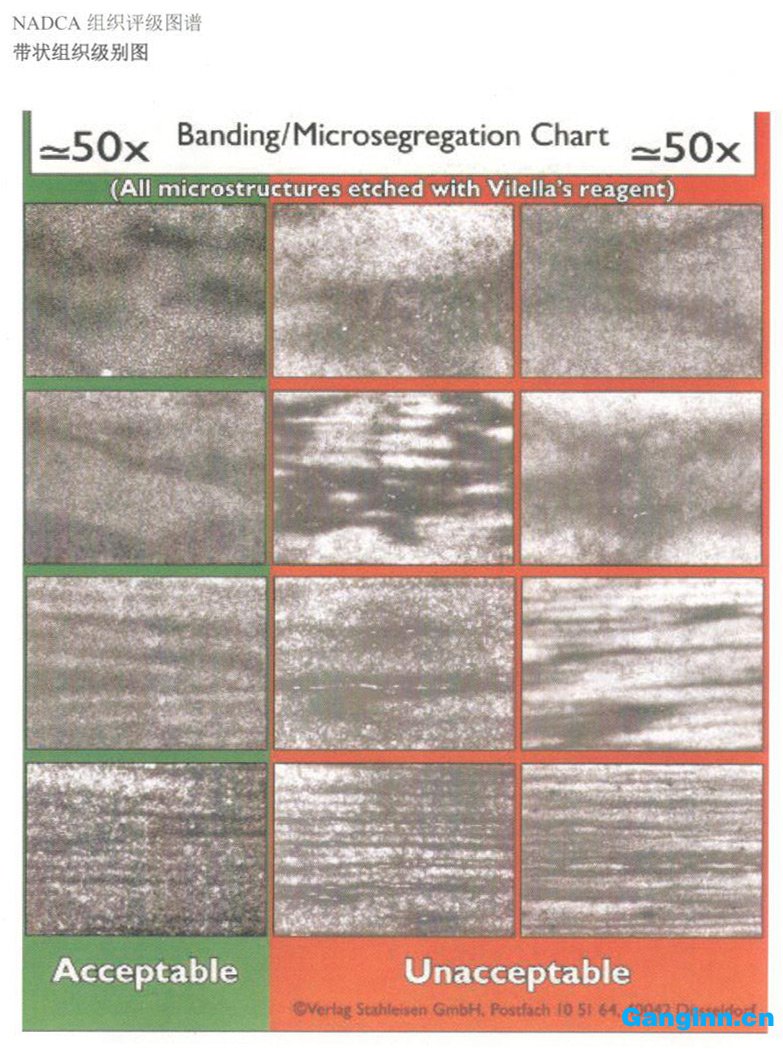

天工TGGP13(H13)模具钢简介:组织评级图谱天工TGGP13(H13)模具钢简介:球化退火显微组织级别图

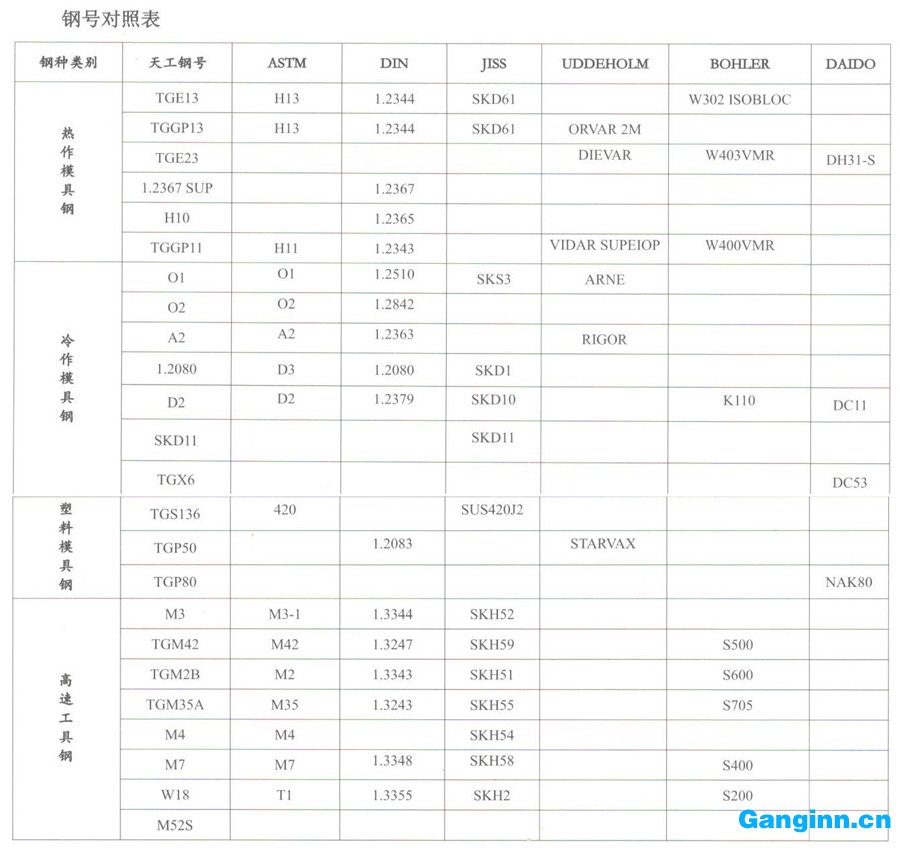

天工钢号对照表:

资料中的叙述和数据为典型例子,对材料、品种和/或性能上的改良,天工保留最终解释权
